Réparation console Yamaha MGP16X
Après une dizaine d’année de répétitions hebdomadaires et de concerts, la voie n°6 de notre Yamaha MGP16X ne fonctionne plus : le signal ne transite plus, aucun bruit en mettant le gain au maximum, le vu-mètre reste immobile.
Le démontage de la console est présenté ici.
Diagnostic
- Imprimer le schéma électrique d’une voie.
- Injecter un signal sur la voie défectueuse et une voie qui fonctionne.
- A l’aide d’un osciloscope, tracer le signal injecté depuis le connecteur jusqu’au point où le signal s’arrête. Surligner les branches du schéma où le signal passe.
- A l’endroit où le signal s’interrompt, mesurer les tensions d’alimentation; mesurer les valeurs des composants passifs et les comparer à celles de la voie qui fonctionne.
Jusqu’ici, j’ai remarqué que le signal était bloqué à l’entrée du premier AOP responsable du réglage du gain : IC601 pour la voie 6.
Une mesure de l’impédance d’entrée de l’AOP montre qu’elle est plus faible que sur les autres canaux.

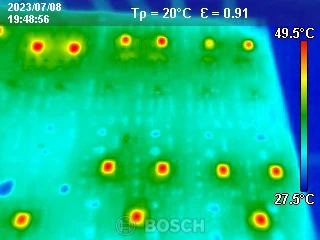

Une analyse à la caméra thermique révèle que l’AOP chauffe moins que ses voisins. Il est probablement défectueux.
Réparation
Le remplacement de l’AOP IC601 référece NJM2068MD a permis de faire fonctionner de nouveau la voie 6.
Historique
- 23-07-01 Création
